При ремонте контрольно-измерительных приборов часто приходится заменять разбитое или треснувшее стекло в манометрах, электротермометрах, часах и т.п.

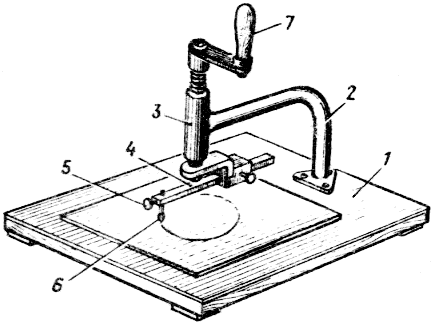

Приспособление, показанное на рисунке, позволяет вырезать стекла диаметром от 40 до 200 мм и толщиной до 5 мм. Вместо алмаза используется ролик от стандартного стеклореза.

Приспособление состоит из текстолитового основания (1), сверху оклеенного фланелью или резиной. На основании укреплен кронштейн (2). В кронштейн запрессована втулка (3), в которой помещена ось с укрепленной на ней с одной стороны подвижной державкой (4) и стопорным винтом (5) для крепления стеклореза (6), а с другой стороны рукоятка (7).

С поверхности стекла удаляют грязь и масляные пятна, кладут его на основание приспособления. Установив державку со стеклорезом на необходимый радиус, закрепляют ее стопорным винтом.

При вращении рукоятки приспособления стеклорез делает прорезь окружности на поверхности стекла. Затем стекло кладут на ровную поверхность и алмазом или стеклорезом проводят несколько касательных линий к полученной окружности. После чего осторожно обламывают стекло вокруг окружности. Оставшиеся мелкие уголки удаляют плоскогубцами. После того как стекло вырезано, его торцы слегка обрабатывают на песчаном круге и кипятят в воде для снятия напряжения.

Автор: В.Г. Бастанов
