Простая технология изготовления корпусов, футляров и деталей из эпоксидной смолы
В ремонтной и любительской практике часто приходится изготовлять корпуса, футляры при конструировании отдельных устройств, и, как правило, их делают из органического стекла или различных пластмасс, но из эпоксидной смолы, методом литья в форму, получается лучше.
Рассмотрим технологию изготовления корпуса для измерительного прибора. Лучшим материалом для изготовления формы является органическое стекло, так как оно легко обрабатывается.
В качестве заливочного материала используются смолы ЭД-5 и ЭД-6 с аминосодержащими отвердителями. Смола ЭД-5 — прозрачная, низковязкая. Она содержит до 2,5% растворителя, коэффициент усадки несколько больше, чем у смолы ЭД-6.
Смола ЭД-6 — прозрачная, вязкая. Она применяется с добавлением пластификаторов, в качестве которых используются сложные эфиры двухосновных кислот (дибутилфталат, трикрезилфосфат). Пластификаторы снижают хрупкость и повышают пластичность пластмассы.
Если в смолу добавить краситель, то можно получить красивую ж прочную отливку любой формы и любого цвета.
Заливочная масса приготовляется так: на 100% смолы с красителем (по весу) берется 8-12% отвердителя. После тщательного размешивания масса заливается в форму. В смолу марки ЭД-6 нужно добавить в начале 10-15% пластификатора. Если смола густа, то перед добавлением отвердителя ее нужно развести толуолом до консистенции сметаны, либо подогреть в термостате или водяной бане при температуре не более 40°C. Сильно подогревать смолу не следует, так как при добавлении отвердителя в результате реакции смесь нагревается. Однако опыт показал, что разогретая смола хотя и легче заливается в форму в результате разжижения, но хуже отстает от формы, сделанной из оргстекла.
В качестве красителей можно использовать масляно-казеиновые краски любых цветов и оттенков в количестве от 3% и более.
Например, для получения пластмассы красного цвета используется ярко-красный кадмий. Можно применять и другие красители и наполнители в порошках, но следует предварительно проверить, как будет вести себя смола с данными красителями. Так, некоторые сорта синих красителей после добавления в смолу меняют свой цвет — с голубого на серый. Анилиновые красители применять нельзя, так как они в эпоксидной смоле не растворяются.
При заливке смолы в форму из органического стекла ее можно не смазывать. Если же она изготовлена из другого материала, то поверхность формы нужно смазать техническим вазелином или покрыть тонким слоем резинового клея, сильно разведенного в бензине. Такая пленка не дает пристать смоле к форме и облегчает извлечение детали.
Форму можно изготовить из любого материала. Необходимо только помнить, что, чем чище поверхность формы, тем чише и красивее получается отливка, будь то корпус прибора или отдельная деталь.

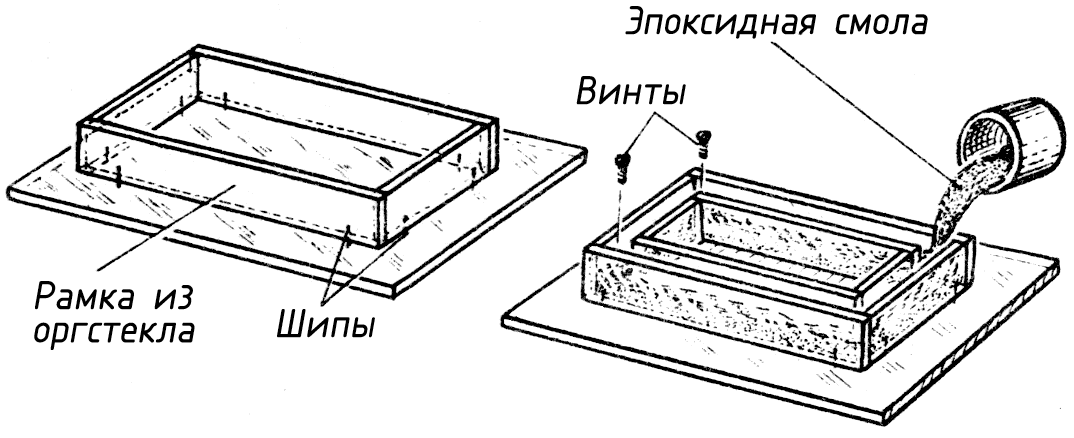

Для корпуса измерительного прибора можно изготовить форму таким образом. Сначала органическое стекло толщиной 2-3 мм режется на полоски, из которых склеиваются рамки двух разных размеров, затем рамки вставляются одна в другую. Смола заливается между двумя рамками. После затвердения смолы рамки разбираются посклейкам, а углы и торцы отливки обрабатываются напильником. Поверхности, которые прилегали к форме, дальнейшей обработки не требуют.
Внимание! При работе со смолой необходимо принять некоторые меры предосторожности. Нужно следить, чтобы смола не попала на кожу. Если это произойдет, ее необходимо смыть толуолом, а затем водой с мылом.
Автор: В.Г. Бастанов
