Модели и инструменты литейщика

В качестве моделей можно брать не только точеные предметы, но и изготовленные другим способом, и притом не только из дерева. При изготовлении моделей можно широко пользоваться лобзиком, выпиливая модель из фанеры или даже вырезая ее из картона. Точно так же можно делать модели из глины, гипса, воска и других материалов. Можно формовать также по готовой вещи.

Модели могут быть простые и разъемные, но во всяком случае надо всегда сообразить, как сделать модель так, чтобы ее целиком или по частям можно было легко вынуть из опоки после формовки, не повредив самой формы. Для этого все те поверхности, которые должны стоять в форме отвесно, делают на модели с небольшим уклоном (литейная конусность).

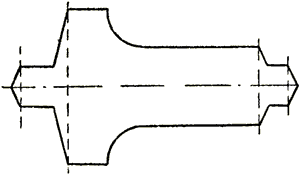

Литейный уклон

Литейный уклон

Исключение представляют модели из воска или парафина, с которыми можно поступать следующим образом. Опоку с заформованной моделью ставят на просушку. в горячую печь; модель расплавится, и материал, из которого она была сделана, впитается в формовочную землю, не вредя дальнейшей отливке. Надо лишь предусмотреть устройство литников — каналов для подвода заливаемого металла внутрь формы, — так как форму с такой моделью разнять рискованно. Для них можно также заформовывать плавкие, а не деревянные баклуши (бруски, образующие после их выемки каналы, по которым поступает металл внутрь формы). Конечно, возможны неудачи и при этом способе, но, во всяком случае, он очень удобен для юных мастеров при отливке сложных моделей. Разумеется, при этом по восковой или парафиновой модели можно приготовить лишь одну-единственную форму, в то время как деревянные или металлические модели могут многократно применяться для формовки.

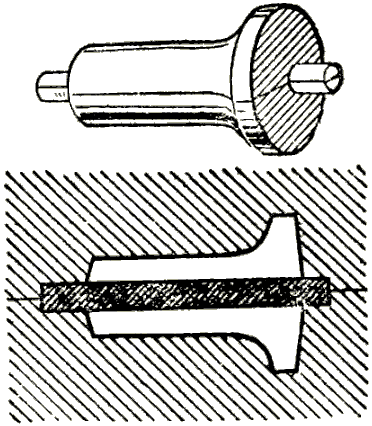

Модель и форма с шишкой

Модель и форма с шишкой

Если отливка будет впоследствии обрабатываться (обтачиваться, опиливаться), то в размерах модели надо сделать припуск на обработку. Кроме того, при отливках учитывается еще усадка металла — указанное выше уменьшение его объемов после остывания. Поэтому модельные мастера в своих измерениях при постройке моделей пользуются не обычными мерами длины, а особыми, где учтена эта усадка. Модельщики мерят не обычным метром, а особым, усадочным, причем для каждого металла должен быть свой усадочный метр, в зависимости от свойств металла.

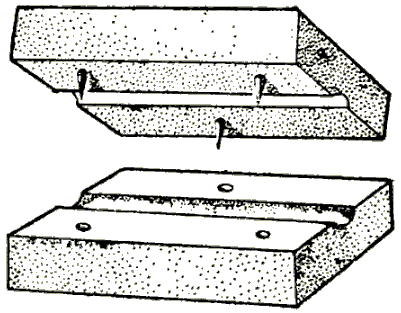

Шишельный ящик

Шишельный ящик

Очень часто отливки должны иметь пустоты. Такие формы для отливок с пустотами устраиваются особым образом, — они должны иметь еще форму самой пустоты, или шишку. Шишку делают из глины или формовочной земли в особых шишельных (шишечных) ящиках и затем укладывают на соответствующие места в форме. Модель имеет выступы, или шишельные знаки, по которым отформовывают места для укладки шишки.

Форму изготовляют из формовочной земли, набиваемой вокруг модели в особого устройства ящике, или опоке. Опоки бывают металлические и деревянные. Обычно они устраиваются в виде ящика из двух половин без дна и крышки. Надо сделать одну или две опоки по рисунку, в виде небольшого крепко сделанного ящичка из двух половин со знаком на одной стороне (указывающим, как складывать половины), клиньями на верхней половине и соответствующими гнездами на нижней. Благодаря такому устройству обе половины точно складываются. Для того чтобы формовочная земля крепче держалась в опоке, их внутри не строгают. Кроме того, можно по краям внутри набить тоненькие планки.

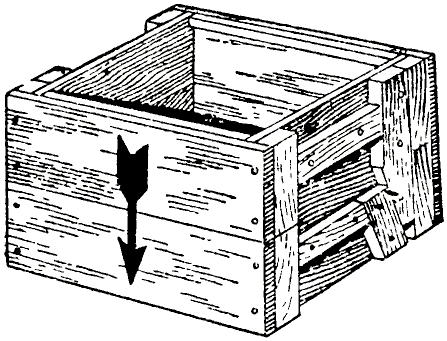

Опока

Опока

Опоки во время работы приходится ставить на ровную поверхность или перевертывать. Для этой цели необходимо иметь две подмодельных доски по размерам несколько больше опоки. Снизу на них набиты планки, дающие возможность поднимать доску вместе с опокой.

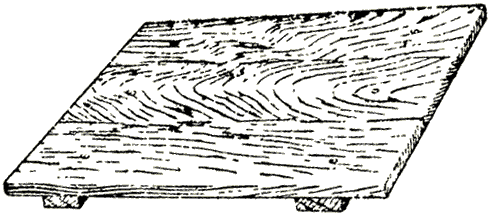

Подмодельная доска

Подмодельная доска

Для уплотнения земли надо завести деревянную или металлическую колотушку в форме пестика с круглым и клинообразным плоским концами. Ровная палочка или толстый железный стержень вполне могут служить колотушкой.

Колотушка

Колотушка

В производственных литейных цехах для уплотнения земли в опоках при ручной формовке служат специальные колотушки, или трамбовки.

Для формования литника, который служит не только для заливки металла, но частично и для заполнения образующихся при усадке раковин, надо завести коническую точеную или строганную палочку — литниковую баклушу.

Литниковая баклуша

Литниковая баклуша

Необходимо иметь линейку для срезывания избытка земли с опоки, небольшое сито для просеивания земли, железную шпильку для прокалывания в форме отверстий для выхода газов — отдушин. Затем необходимо несколько инструментов, которые служат при формовке для выглаживания стенок формы, прорезания канавок, выбирания попавших в форму кусочков земли и другого. Сделать их можно из полосок жести или стали. Эти формовочные инструменты носят название карасиков, ложечек, крючков, гладилок и бывают самой разнообразной формы.

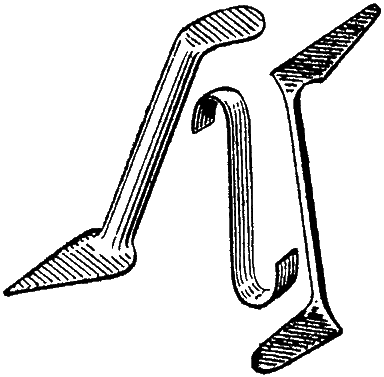

Карасики

Карасики

На этом можно закончить описание формовочных инструментов. Они очень просты и могут быть изготовлены силами юного мастера.

Автор: П.В. Леонтьев
